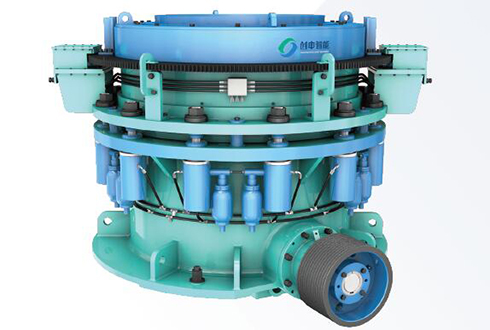

CPYQ 系列智能单缸液压圆锥破碎机

  • 生产能力 30-1460吨每小时 视机器型号
  • 进料尺寸 65-400毫米 视机器型号
  • 电机功率 132-630 KW 视机器型号
  • 产品简介 CPYQ系列单缸液压圆锥破碎机设计先进、结构简单、外形紧凑、破碎能力强,使用和维护方便,广泛应用于中等和中等以上硬度的各种矿石或岩石的二、三、四段破碎。可通过液压装置调整排矿口,自动过载保护,全面实现工艺过程自动控制。

CPYQ系列智能单缸液压圆锥破碎机产品介绍

一、CPYQ系列智能单缸液压圆锥破碎机
CPYQ系列智能单缸液压圆锥破碎机设计先进、结构简单、外形紧凑、破碎能力强,使用和维护方便,广泛应用于中等和中等以上硬度的各种矿石或岩石的二、三、四段破碎。可通过液压装置调整排矿口,自动过载保护,全面实现工艺过程自动控制。选配多种破碎腔可满足客户的不同需求,通过控制给矿设备,保持破碎机挤满给料,最大程度地实现层压破碎;通过配置自动控制系统不断地测试和补偿破碎机衬板磨损,智能调整排矿口,保证产品粒度均匀,提高衬板利用率。

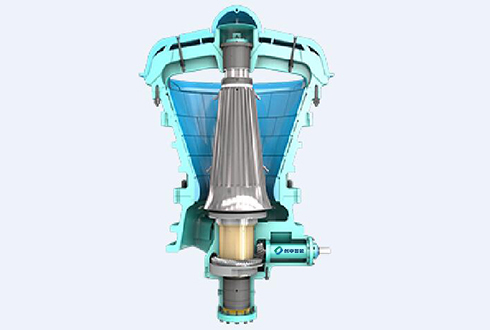

二、CPYQ系列智能单缸液压圆锥破碎机工作原理及结构特征
1、本机主要由机架部、传动部、偏心套部、碗形轴承部、支承套部、调整套部、弹簧部以及提供润滑油的稀油站等组成。
2、本机结构紧凑,生产效率高。设计上采用碗形轴承具有较高的精度储备,并采用集中稀油润滑系统和新颖的干油密封防尘系统。当需要调整 排料口大小时可用手推动绞车进行调整。本机还具有当不能破碎物进入破碎腔时,弹簧安全装置能保护设备不受破坏的特征。
3、圆锥破碎机工作时,电动机通过皮带轮、传动轴和一对齿轮带动偏心套转动,破碎圆锥轴心线在迫动下做旋摆运动,使破碎壁对轧臼壁时而靠近,时而远离,矿石在破碎腔内不断地受到挤压和弯曲而破碎。

CPYQ系列智能单缸液压圆锥破碎机相关视频



CPYQ系列智能单缸液压破碎机基本参数

 型号

破碎锥直径

(毫米)

排料口调整范围

(毫米)

最小排料口对应给料口

开口边(毫米)

最大给料尺寸

(毫米)

生产能力

(吨/小时)

电机功率

(千瓦)

重量

(千克)

 CPYQ-0908(F)

 900(36”)

4-12

80

65

30-50

132

10500

 CPYQ-0912(M)

 900(36”)

8-15

120

100

40-60

132

10300

 CPYQ-0918(C)

 900(36”)

10-25

180

150

55-80

132

10200

 CPYQ-0925(EC)

 900(36”)

20-40

250

210

70-180

132

9900

 CPYQ-1212(F)

 1200(47”)

 6-15

 120

 100

 120-185

 220

 15800

CPYQ-1216(M)

 1200(47”)

 10-20

 160

 135

 160-220

 220

 15700

 CPYQ-1224(C)

1200(47”)

15-25

 240

 205

 200-250

 220

 15400

 CPYQ-1232(EC)

1200(47”)

 25-40

 320

 270

 260-335

 220

 15100

 CPYQ-1515(F)

1500(60”)

 10-20

 150

 125

 230-370

 315

 34600

 CPYQ-1525(M)

 1500(60”)

 15-25

 250

 210

 350-465

 315

 34500

 CPYQ-1533(C)

 1500(60”)

 25-50

 330

 280

 470-650

 315

 34300

 CPYQ-1541(EC)

 1500(60”)

 50-75

 410

 350

 650-1000

 315

 43400

CPYQ-1828(F)

 1800(70”)

 10-25

 180

 150

 390-610

 630

 59200

 CPYQ-1828(M)

 1800(70”)

 19-38

 280

 235

 450-800

 630

 58800

 CPYQ-1839(C)

1800(70”)

 32-55

 390

 330

 780-1250

 630

 58400

 CPYQ-1847(EC)

1800(70”)

 38-64

 470

 400

 820-1460

 630

 58100



CPYQ系列智能单缸液压圆锥破碎机特点


1、腔型多样、互换方便、特粗形、粗行、中型配备了有料位检测功能的料斗,而细形则配备了均给装置。
2、位移传感器能迅速、准确的检测、设置排矿口的尺寸。
3、蓄能器和节流阀能在机器进入铁块等不可破碎物后配合液压缸自动过铁,保护主机。
4、轧臼壁、破碎壁采用无填料方式,更换速度快,大大减少了停机时间。
5、弧齿锥齿轮传动力矩更大,且平稳低噪音。
6、尘封空气管线保证内部的清洁,使各铜件摩擦副的寿命更长。
7、主轴上端与上机架的接触采用关节轴承,主轴的动作更灵活,使用寿命更长。
8、润滑站的冷却方式灵活多种,适用地域范围广。








智能化功能包括

1、轧臼壁、破碎壁磨损监测,及时发布更换提醒 。
2、排料口大小自动检测,配合液压系统实现自动调节,确保出料粒度的稳定性。
3、进料量智能控制功能:当设备工作负荷偏低时,自动增加给料量;当设备负荷偏高时,自动减少给料量。有效提高设备的生产效率,同时防止过载堵料。
4、主电机电流、动锥压力实时监测,设备过铁时自动排出铁块。
5、对液压和润滑系统的油位、油温、油压、流量,动锥位置等实时监测,实现故障快速诊断,大大缩短故障停机时间,保护主机安全运行。
6、传动轴轴承温度实时监测,及时发现异常情况、及时维护,延长轴承使用寿命。
7、传动轴转速实时监测,皮带滑带或电机故障自动报警停机。
8、具有联网功能,设备的运行状态可以实现远程实时监测,积累的历史大数据可用于回溯分析和工艺优化。
